Cyfrinach Lliwiau Gwifren: Sut i Adnabod Pwrpas a Swyddogaeth Gwifrau yn ôl Lliw

Yn y gymdeithas fodern, mae trydan wedi dod yn rhan anhepgor o'n bywydau. O wahanol offer trydanol yn y cartref i offer mawr mewn cynhyrchu diwydiannol, mae gwifrau'n chwarae rhan hanfodol yn y systemau hyn. Fodd bynnag, i lawer o bobl, mae gwifrau lliwgar yn ddirgelwch. Beth mae gwifrau o liwiau gwahanol yn ei gynrychioli? Beth yw eu defnydd priodol yn y system bŵer? Bydd yr erthygl hon yn datgelu cyfrinach lliwiau gwifrau i chi, fel y gallwch chi ddeall swyddogaethau a defnydd gwifrau yn well, a hefyd ychwanegu gwarant diogelwch i'ch bywyd.



Yn y system bŵer, mae gwifrau o wahanol liwiau yn cynrychioli gwahanol swyddogaethau, sef ei gwneud hi'n haws adnabod a gwahaniaethu yn ystod gosod a chynnal a chadw. Dyma rai lliwiau gwifren cyffredin a beth maen nhw'n ei gynrychioli:
Du a choch:Defnyddir y ddau liw hyn fel arfer ar gyfer gwifrau byw (L), a elwir hefyd yn wifrau cam. Y wifren fyw yw rhan fyw y system bŵer, sy'n gyfrifol am drosglwyddo cerrynt o'r ffynhonnell pŵer i'r offer sy'n defnyddio pŵer. Boed mewn cylched cartref neu gylched diwydiannol, mae'r wifren fyw yn rhan hanfodol.
Gwyn a llwyd:Yn gyffredinol, defnyddir y ddau liw hyn ar gyfer gwifrau niwtral (N). Y wifren niwtral yw'r sianel ar gyfer dychwelyd cerrynt, gan sicrhau cau'r gylched. Mewn cylched tri cham, mae'r wifren niwtral yn cydbwyso'r foltedd ac yn sicrhau gweithrediad sefydlog y system bŵer.
Gwyrdd a melyn:Defnyddir y ddau liw hyn fel arfer ar gyfer y wifren ddaear (E). Prif swyddogaeth y wifren ddaear yw amddiffyn y gylched ac atal sefyllfaoedd peryglus megis sioc drydan. Pan fydd cylched yn methu, gall y wifren ddaear ddargludo'r cerrynt i'r ddaear, a thrwy hynny amddiffyn diogelwch personél ac offer.

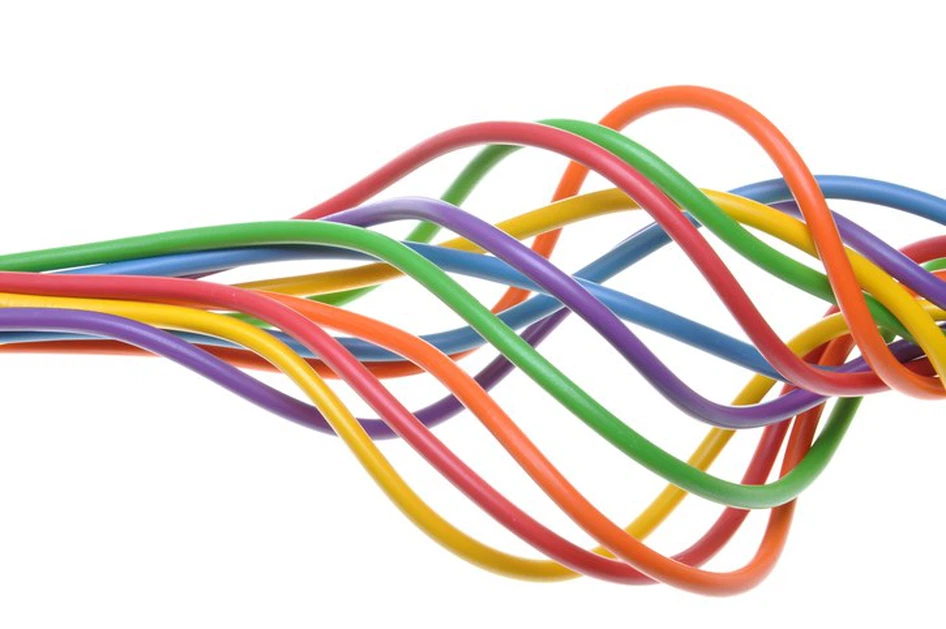

Yn ogystal â'r lliwiau gwifren cyffredin a grybwyllir uchod, mae yna liwiau gwifrau eraill mewn rhai senarios cais penodol. Mae'r lliwiau hyn yn helpu i wahaniaethu ymhellach rhwng gwahanol swyddogaethau a sicrhau gweithrediad diogel ac effeithlon y system bŵer.
Glas:Mewn cylchedau DC, defnyddir gwifrau glas fel arfer felpolion negyddol. Mewn cylchedau AC, weithiau defnyddir gwifrau glas hefyd fel gwifrau niwtral. Oherwydd y gwahaniaeth rhwng cylchedau DC ac AC, mae'r defnydd o wifrau glas hefyd yn wahanol.
brown:Mewn cylchedau AC, defnyddir gwifrau brown yn aml felgwifrau byw, yn enwedig yn Ewrop a rhai rhanbarthau eraill. Mae safonau defnyddio gwifrau brown yn amrywio mewn gwahanol wledydd a rhanbarthau, felly dylid talu sylw arbennig wrth eu defnyddio.
Oren:Mewn cylchedau aml-wifren, defnyddir gwifrau oren yn aml ar gyfergwifrau canolradd. Er enghraifft, mewn cylched switsh dwy ffordd, gellir defnyddio gwifrau oren i gysylltu'r llinell rhwng y switsh a'r lamp.
Porffor a phinc:Defnyddir y lliwiau hyn weithiau ar gyferddibenion penodol, megis cylchedau rheoli neu gylchedau goleuo, i atal dryswch â gwifrau eraill. Mae gwifrau porffor a phinc yn helpu i adnabod gwifrau sydd â swyddogaethau penodol mewn rhai cylchedau cymhleth yn gyflym.





Gall y safonau ar gyfer defnyddio lliwiau gwifren amrywio mewn gwahanol wledydd a rhanbarthau. Dyma'r safonau lliw gwifren ar gyfer rhai gwledydd a rhanbarthau mawr:
Unol Daleithiau:Yn ôl y Cod Trydanol Cenedlaethol (NEC), defnyddir du, coch a glas fel arfer ar gyfer gwifrau byw, gwyn ar gyfer gwifrau niwtral, a gwifrau gwyrdd neu noeth ar gyfer gwifrau daear.
Ewrop:Yn Ewrop, mae brown, du a llwyd yn cael eu defnyddio fel arfer ar gyfer gwifrau byw, glas ar gyfer gwifrau niwtral, a gwifrau dwy-liw gwyrdd / melyn ar gyfer gwifrau daear. Pennir y safon hon gan y Comisiwn Electrotechnegol Rhyngwladol (IEC).
Tsieina:Yn Tsieina, mae coch, melyn a gwyrdd yn cael eu defnyddio fel arfer ar gyfer gwifrau byw, glas ar gyfer gwifrau niwtral, a gwifrau dwy-liw melyn-wyrdd ar gyfer gwifrau daear. Mae'r safon hon wedi'i nodi gan y Weinyddiaeth Safoni Genedlaethol.
Mae deall safonau lliw gwifren gwahanol wledydd a rhanbarthau yn arbennig o bwysig i beirianwyr trydanol a thrydanwyr. Mewn prosiectau peirianneg rhyngwladol, gall dilyn safonau lliw gwifren lleol osgoi camweirio a damweiniau diogelwch yn effeithiol.





Er y gall lliw y wifren ein helpu i nodi ei ddiben yn gyflym, mae angen inni fod yn wyliadwrus iawn o hyd wrth weithredu. Dyma rai awgrymiadau diogelwch:
Edrychwch ar y diagram cylched:Cyn unrhyw weithrediad trydanol, gofalwch eich bod yn ymgynghori â'r diagram cylched perthnasol i gadarnhau swyddogaeth benodol pob gwifren. Gall y diagram cylched ddarparu gosodiad cylched manwl a gwybodaeth gyswllt, sy'n sail bwysig ar gyfer gweithrediad diogel.
Defnyddiwch offer prawf:Hyd yn oed os yw'r lliw yn gywir, defnyddiwch foltmedr neu amlfesurydd i'w brofi i sicrhau ei fod yn gywir. Trwy brofi, gallwch chi benderfynu a yw'r wifren yn llawn egni ac a yw'r cysylltiad cylched yn gywir er mwyn osgoi camweithrediad.
Gweithrediad pŵer i ffwrdd:Cyn unrhyw weithrediad trydanol, gwnewch yn siŵr eich bod yn datgysylltu'r cyflenwad pŵer i sicrhau diogelwch yr amgylchedd gweithredu. Gall gweithrediad pŵer i ffwrdd osgoi damweiniau sioc drydanol yn effeithiol ac mae'n gam sylfaenol ar gyfer gweithrediad diogel.
Gweithrediad proffesiynol:Ar gyfer systemau trydanol cymhleth, argymhellir bod trydanwyr proffesiynol yn gweithredu i osgoi damweiniau diogelwch a achosir gan gamweithrediad. Mae gan drydanwyr proffesiynol brofiad ac arbenigedd cyfoethog i sicrhau diogelwch a dibynadwyedd gweithrediadau trydanol.







Gyda datblygiad parhaus technoleg, mae codio lliw ac adnabod gwifrau hefyd yn datblygu ac yn gwella'n gyson. Yn y dyfodol, gyda phoblogeiddio gridiau smart a chartrefi craff, efallai y bydd codio lliw gwifrau yn fwy mireinio a deallus. Er enghraifft, trwy fewnosod tagiau electronig mewn gwifrau, gellir adnabod a rheoli gwifrau'n awtomatig, gan wella lefel cudd-wybodaeth systemau pŵer.
Yn ogystal, gyda'r cynnydd mewn ymwybyddiaeth amgylcheddol, bydd deunyddiau a phrosesau gweithgynhyrchu gwifrau yn y dyfodol hefyd yn fwy ecogyfeillgar a chynaliadwy. Er enghraifft, gall defnyddio deunyddiau adnewyddadwy a haenau sy'n gyfeillgar i'r amgylchedd i gynhyrchu gwifrau nid yn unig leihau llygredd amgylcheddol, ond hefyd wella diogelwch a gwydnwch gwifrau.
Trwy ddeall dosbarthiad lliwiau gwifren a'r swyddogaethau y maent yn eu cynrychioli, gallwn gyflawni gweithrediadau trydanol yn fwy diogel ac effeithlon. Mewn bywyd bob dydd, gall y wybodaeth hon nid yn unig ein helpu i ddeall egwyddorion gweithio offer trydanol yn well, ond hefyd yn rhoi arweiniad effeithiol i ni mewn sefyllfaoedd brys. Rwy'n gobeithio y gall yr erthygl hon ddatgelu dirgelwch lliwiau gwifren i chi a'ch gwneud chi'n fwy cyfforddus yn y byd trydanol. P'un a yw'n gosod a chynnal a chadw cylchedau cartref neu ddylunio a chomisiynu systemau trydanol diwydiannol, adnabod lliwiau gwifren yn gywir yw'r allwedd i sicrhau diogelwch ac effeithlonrwydd. Trwy feistroli'r wybodaeth hon, gallwch nid yn unig wella'ch sgiliau trydanol eich hun, ond hefyd darparu cymorth ac arweiniad i'r rhai o'ch cwmpas, a chreu amgylchedd pŵer diogel a dibynadwy ar y cyd.
